Die Maschine und natürlich die anderen auf deiner Homepage sind wirklich Leckerbissen. Gratulation.
Und dann machst Du Dir auch noch die Mühe das ganze schrittweise schön zu dokumentieren.
Um diese Ruhe beneide ich dich.

Danke !

Zitat von Philclock im Beitrag #46

---

Wow das passt !

---

Hallo wefalck! lese schon seit geraumer Zeit mit und lasse mich motivieren .... letzte Woche habe ich auch angefangen mal wieder was auf die Fräse zu spannen. - allerdings wird's wohl bis ich Bilder posten kann noch eine Weile dauern aber danke für die Inspiration ( ich spinne an einer Dreh- Schwenkeinheit / Gimbal für meine Fräse rum um meine noch rumliegenden Vektor Spannzangen endlich einem sinnvollen Einsatz zuzuführen!)

Echt toll Dein Thread hier!!!

Danke !

********

Vor einigen Jahren hatte ich einen Mikroschraubstock mit 10 mm Backenweite gebaut, der in einer Spannzange gehalten werden kann, z.B. in der vertikalen Spannzangeneinrichtung für die Wolf, Jahn & Co.-Fräsmaschine. Der Befestigungszapfen hat einen Durchmesser von 5 mm, damit er auch in die größte reguläre Spannzange der 6 mm-Drehbank paßt.


Eigenbau-Mikroschraubstock

Auf diese Weise kann der Schraubstock auch in den Teilkopf aufgenommen. Das ist allerdings nicht immer bequem, weswegen ein spezieller Halter aus einem kleinen Stahlstück fabriziert wurde.

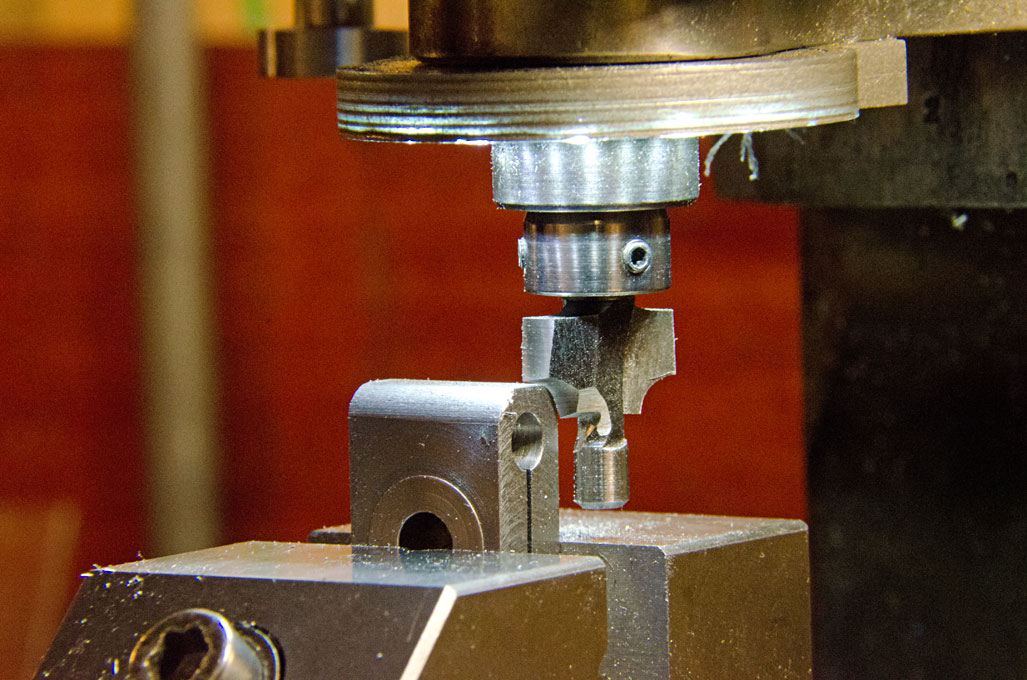

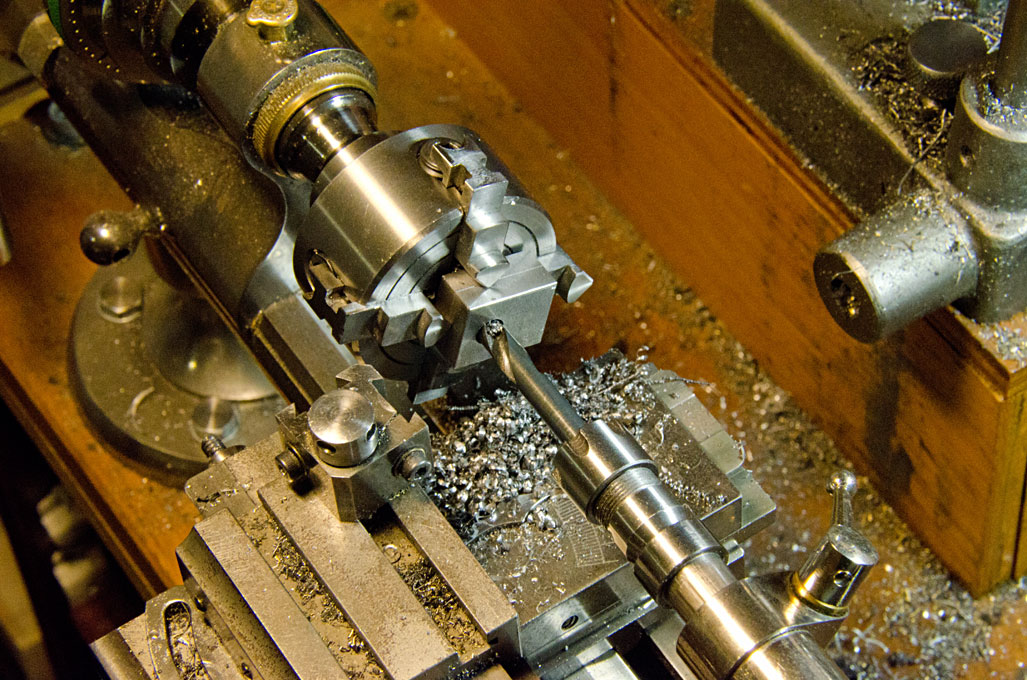

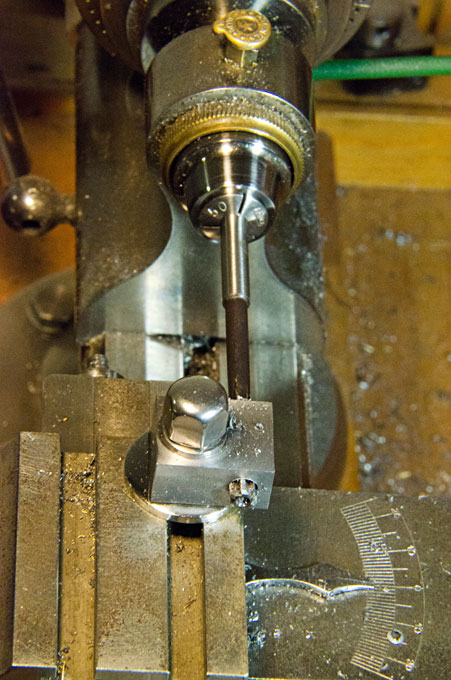

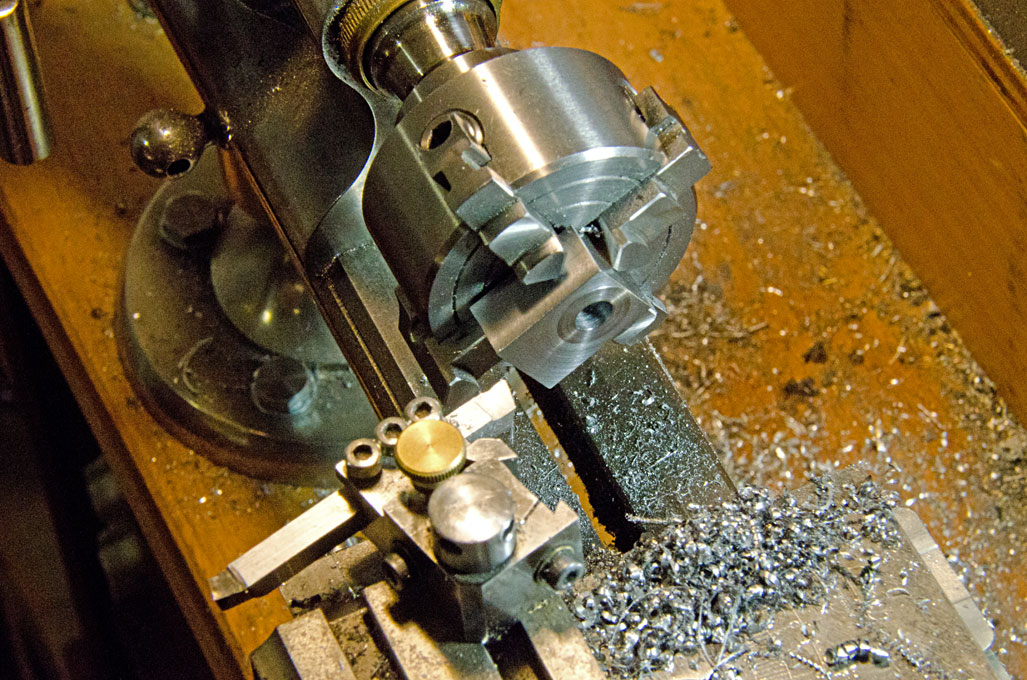

Schritte in der Herstellung des Halters für den Mikroschraubstock

Der Halter kann um den Befestigungsbolzen gedreht werden, während der Schraubstock selbst um seinen Befestigungszapfen gedreht werden kann. Damit und mit der Neigbarkeit des Schraubstockes ergeben sich fast beliebige Möglichkeiten der Ausrichtung gegenüber der Fräserachse.

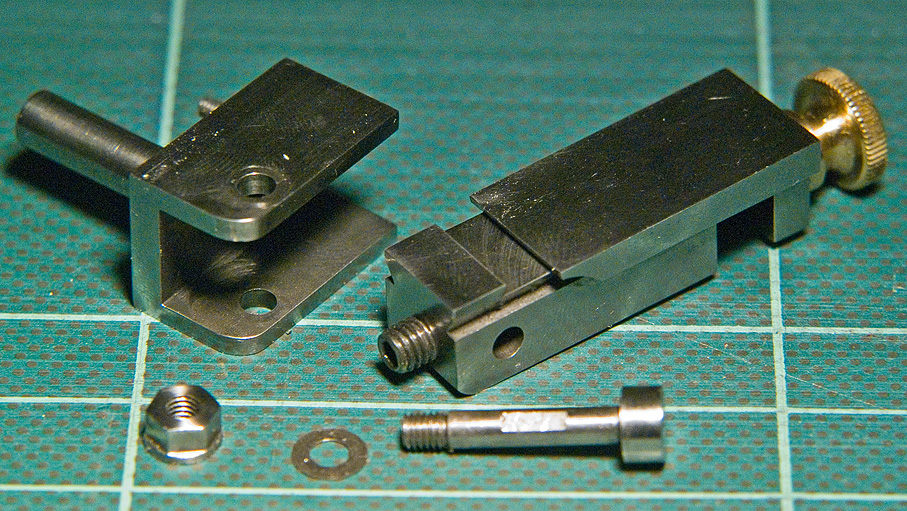

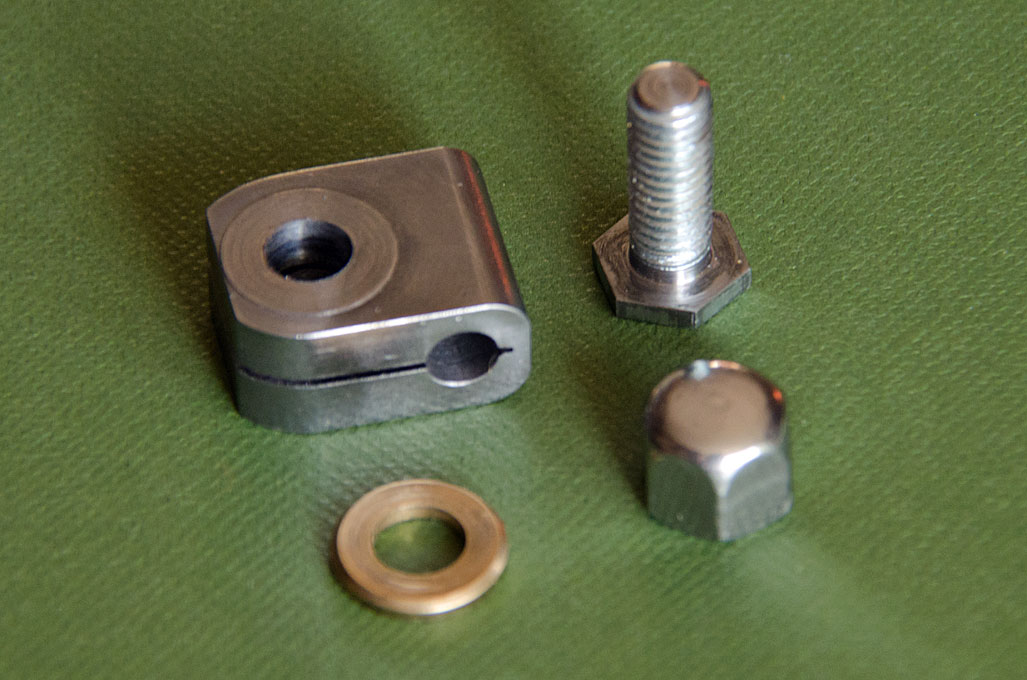

Einzelteile des Halters für den Mikroschraubstock

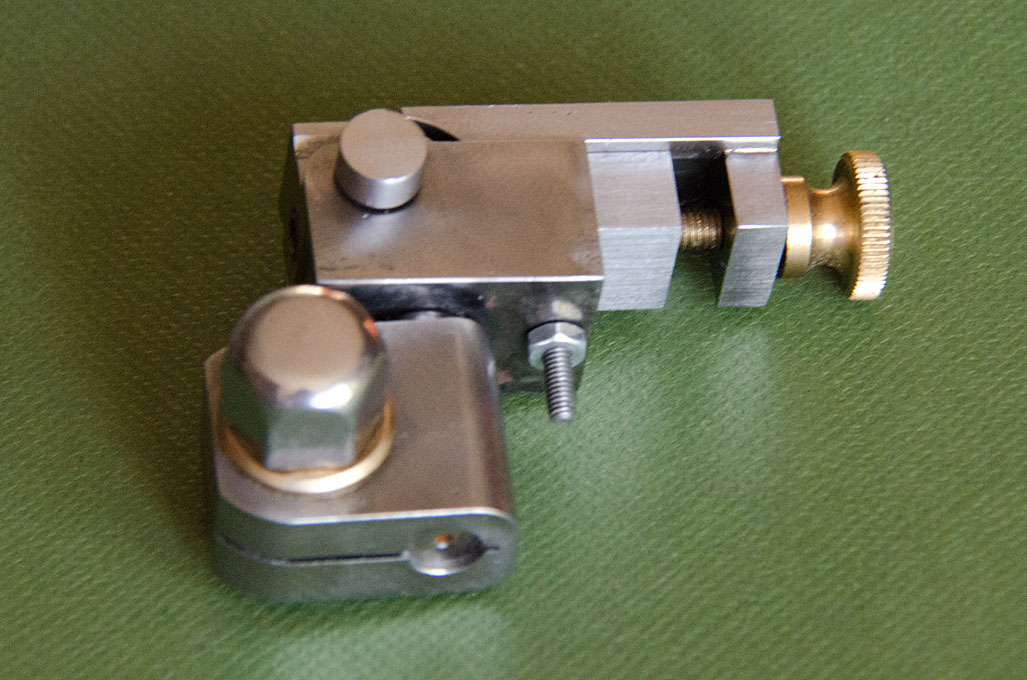

Halter und Mikroschraubstock

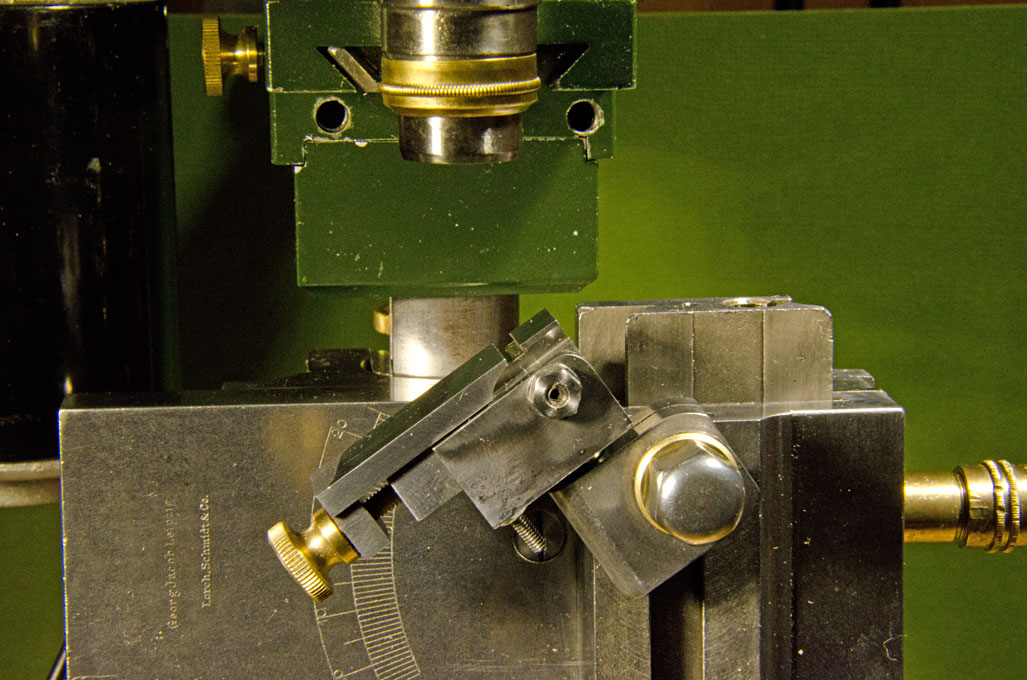

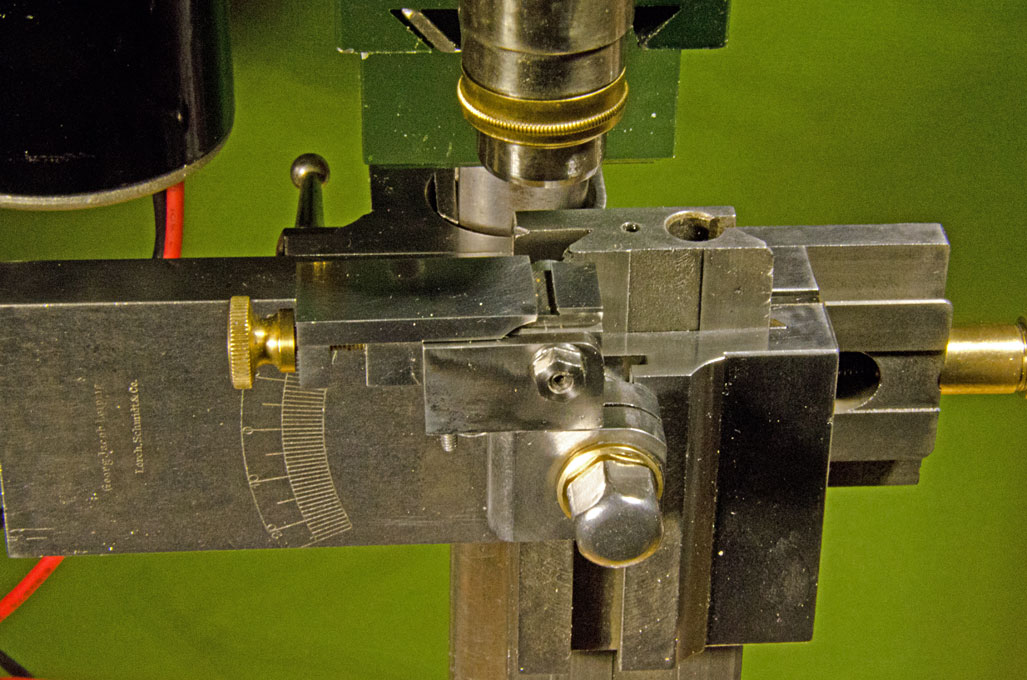

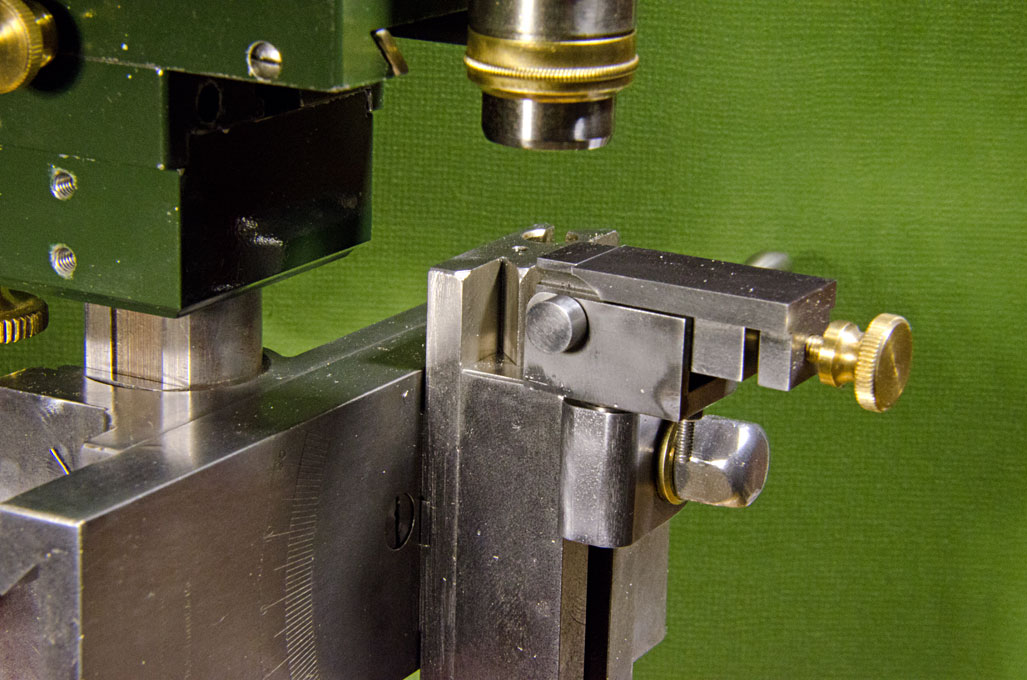

Beispiele für die Einstellmöglichkeiten des Mikroschraubstocks

Fortsetzung folgt ...

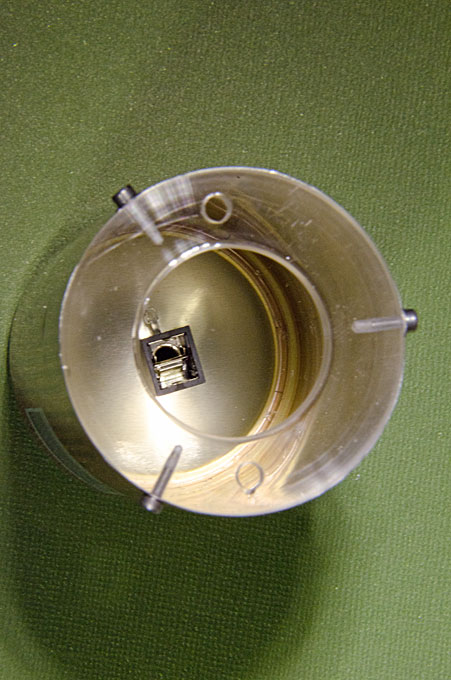

Der Motor braucht auch noch ein Gehäuse, in dem die elektrischen Anschlüsse sicher installiert werden können. Dabei wollte ich das Anschlußkabel abnehmbar machen, damit es bei Stauen der Maschine nicht herumhängt. Leider hat der Motor den etwas unpraktischen Durchmesser von 51 mm und ein passendes Rohr als Basis für das Gehäuse war nicht leicht zu finden. Schließlich fiel mir die Dose eines merkwürdigen Getränks in die Hände, das vorgab ein alkoholfreier Bellini-Cocktail zu sein. Auf diese Weise hat sich diese völlig überteuerte Getränkedose wenigstens etwas amortisiert. Die Dose wurde passend mit einer Diamant-Kreissäge in der elektrischen Handbohrmaschine gekürzt. Ein Deckel wurde aus einem Stück 5 mm-Plexiglas™ ausgesägt und auf der Drehbank bearbeitet. Drei Befestigungslöcher wurden in der Dose mit einer Nadel vorgebohrt und dann mit Uhrmacher-Handreibahlen auf 2 mm Durchmesser gebracht. Der Deckel wurde seitlich mit drei Gewindebohrungen M2 versehen. Der Boden der Dose wurde in der Mitte mit einem kleinen Bohrer vorgebohrt und dann das Loch mit Reibahlen auf 6 mm Durchmesser gebracht, um eine 3,5 mm-Mono-Klinkenbuchse aufzunehmen.

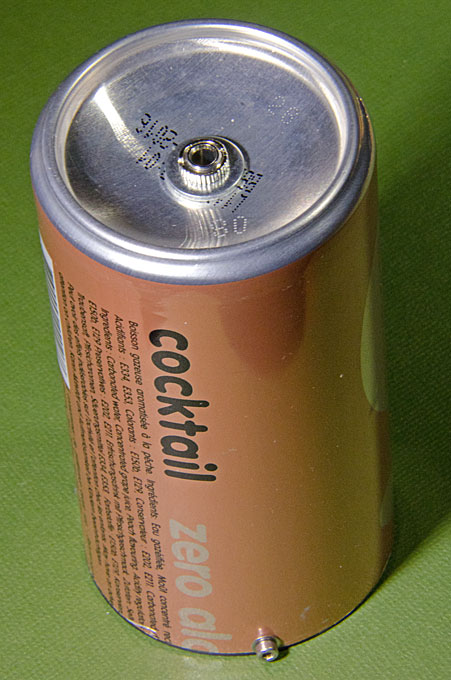

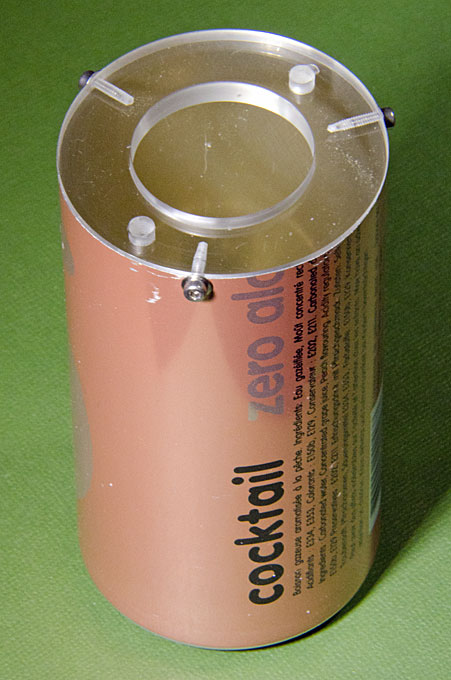

Das Motorgehäuse vor der Lackierung

Fortsetzung folgt ...

Nach der Lackierung des Motorgehäuses wurden die elektrischen Anschlüsse angelötet und dann die Maschine zusammengesetzt, geölt und justiert ...

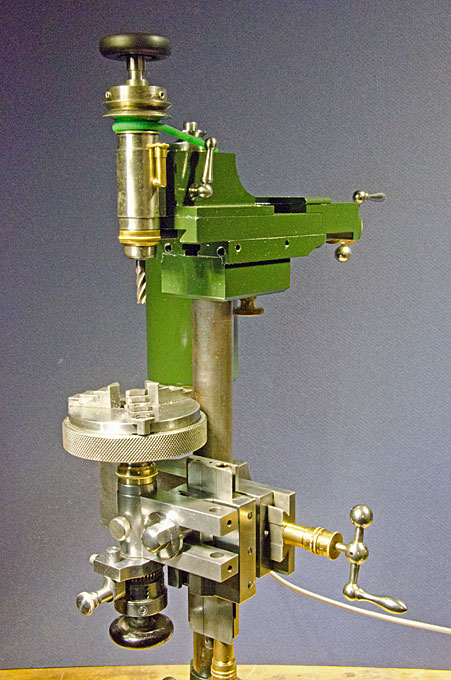

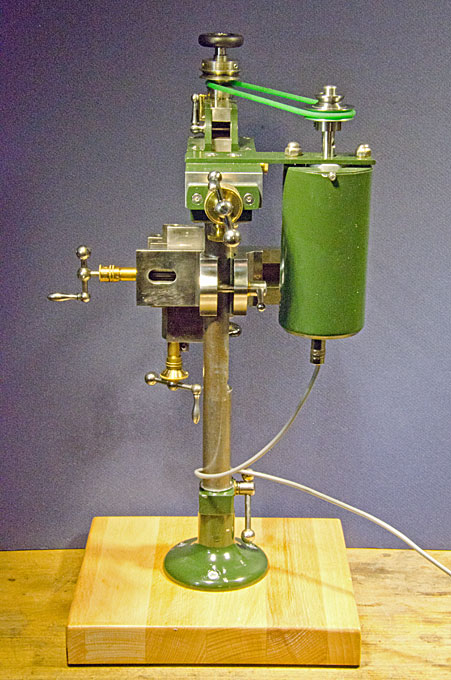

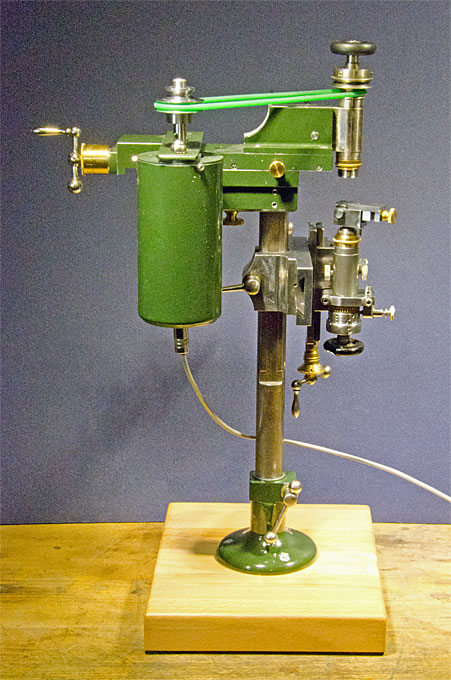

Die fertige Mikro-Fräsmaschine

Fortsetzung folgt ...

Die ist wirklich klasse geworden.
Sehr schön lackiert.

Welchen Fräserdurchmesser kann man da realistisch verwenden und wie hoch dreht sie?
Spielzeug oder wirklich einsetzbar?

Danke ! Schöner wäre es gewesen, wenn ich mit Gußteilen, wie beim Original hätte arbeiten können ...

****************

Das Wichtigste an der Maschine ist eigentlich die Flexibilität im Halten von auch sehr kleinen Werkstücken. Der Teilkopf ermöglicht eine Vielzahl von Möglichkeiten Werkstücke mit den Spindeleinsätzen der 6 mm-Drehbank zu halten. Ich habe das ganze Sortiment an Drei-, Vier- und Sechsbackenfutter, ein unabhängiges Vierbackenfutter, verschiedene Planscheiben, Einsätze für Ringe und Scheiben, sowie natürlich die Spannzangen von 0,3 mm bis 14 mm Durchmesser.


Dreibackenfutter

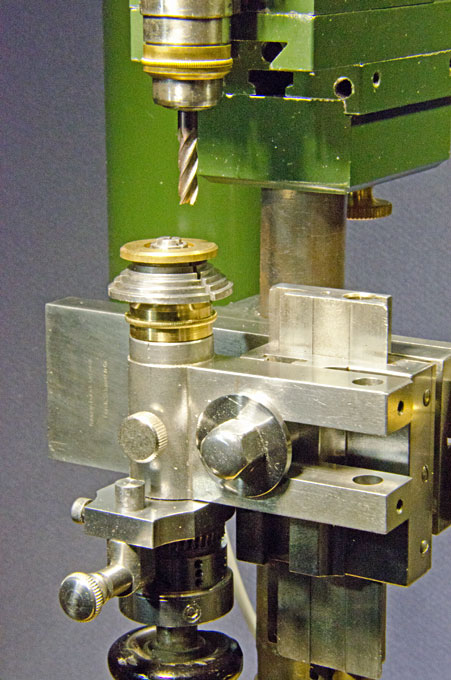

Einsatz für Scheiben

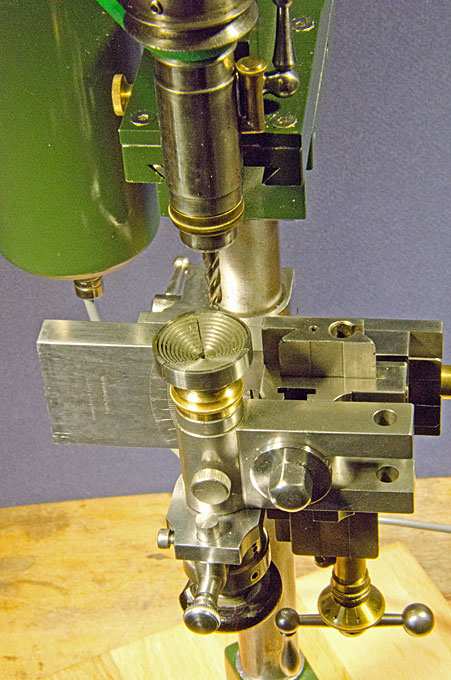

Einsatz für Ringe

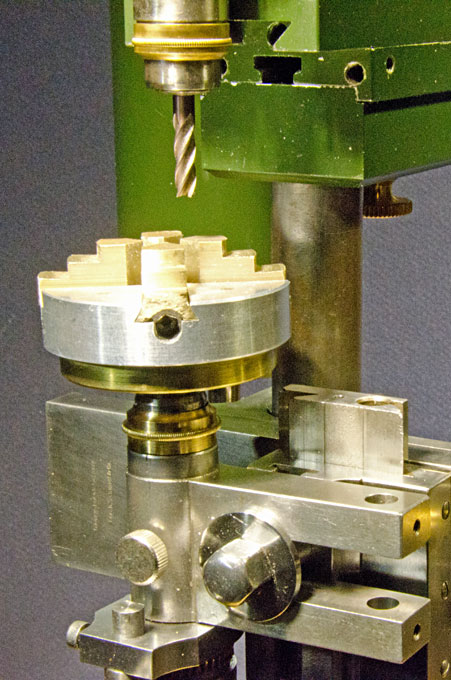

Unabhängiges Vierbackenfutter

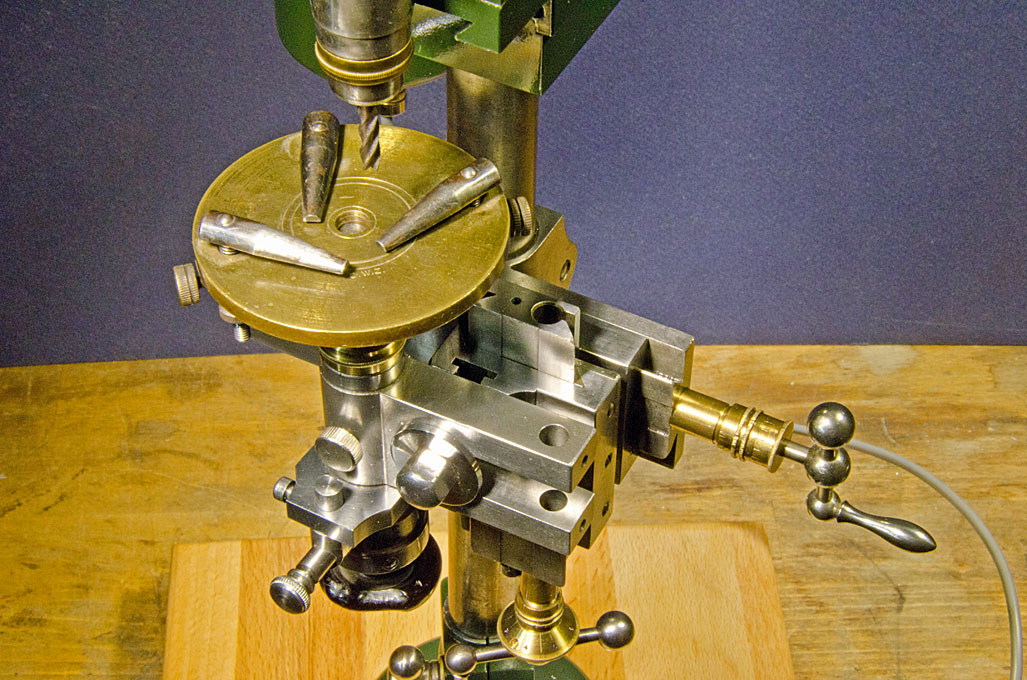

Sehr alte Planscheibe (Ich habe auch ein neueres Modell, das aber noch nicht aufgearbeitet ist)

Der Teilkopf kann in jedem beliebigen Winkel zwischen vertikal und horizontal positioniert werden. Das Teilen kann direkt mit der integrierten Teiltrommel vorgenommen werden, die über eine 8er, 10er und 12er Lochreihe verfügt, so daß 2-, 3-, 4-, 5-, 6-, 8-, 10-, und 12-seitige Prismen bzw. Pyramiden gefräst werden können. Ein Schneckenrad mit 40 Zähnen auf den ein Schnecke wirkt, die über eine Teilscheibe mit 90 Zähnen angetrieben wird erlaubt Teilungen bis zu 3600. Solche Unterteilungen werden in der Praxis selten gebraucht, sind aber nützlich, beim Formfräsen. Wenn die Raste der Teilscheibe ausgekuppelt wird, sind auch Rundfräsungen möglich.

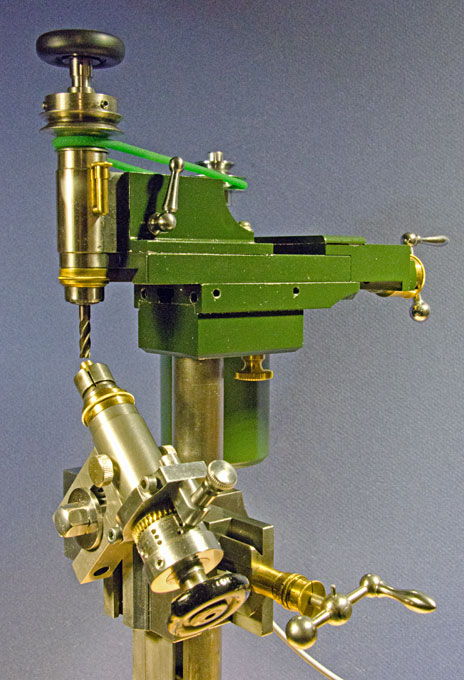

Teilkopf in horizontaler Position

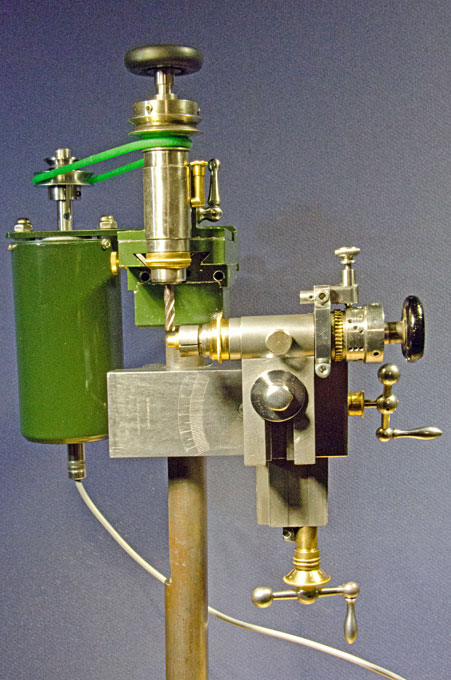

Teilkopf geneigt

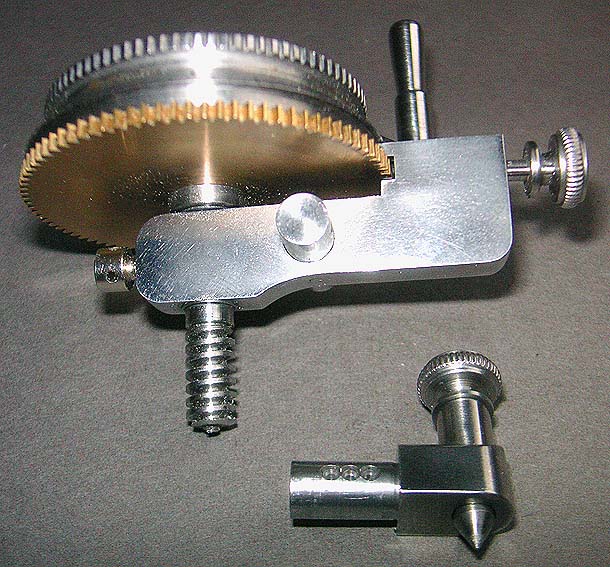

Schnecke und Teilscheibe zum indirekten Teilen

Spannzangen zum Halten von Werkstücken sind besonders nützlich, da man sehr kleine Teile aus dem Vollen aus Rundmaterial fräsen kann, das in diesen gehalen wird. Anschließend wird das Teil einfach abgesägt. Die Spannzangen, ein Halter für kurze Fräser mit 6 mm-Schaft, ein Halter für Kreisägen, ein Achtschraubenfutter und ein kleiner Ausbohrkopf sind in einer antiken Holzkiste untergebracht die dafür hergerichtet wurde.

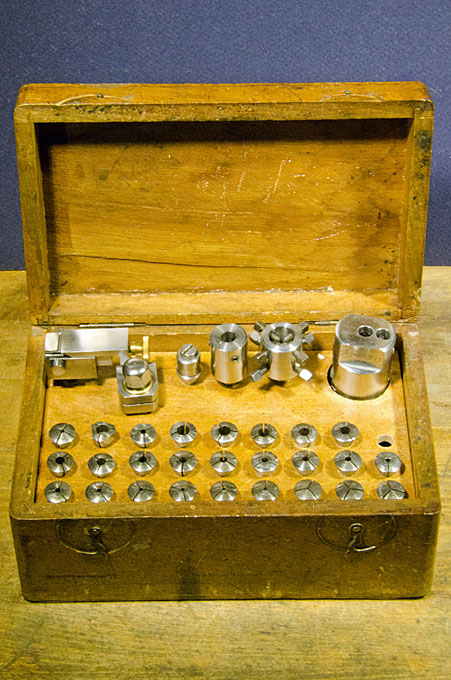

Antike Kiste für Spannzangen, die für die Mikro-Fräsmaschine adaptiert wurde

Fortsetzung folgt ...

Dem kann abgeholfen werden: Heute habe ich ein paar Testläufe mit der Maschine gemacht und diese auf Video aufgezeichnet:

http://www.maritima-et-mechanika.org/tools/micromill/MF-V1/Resources/MF-V1.mov

http://www.maritima-et-mechanika.org/tools/micromill/MF-V2/Resources/MF-V2.mov

http://www.maritima-et-mechanika.org/tools/micromill/MF-V3/Resources/MF-V3.mov

http://www.maritima-et-mechanika.org/tools/micromill/MF-V4/Resources/MF-V4.mov

Es scheint, daß verschiedene Leute Probleme mit den Videos hatten. Hier ein neuer Versuch:

http://www.maritima-et-mechanika.org/tools/micromill/MF-V1.mp4

http://www.maritima-et-mechanika.org/tools/micromill/MF-V2.mp4

http://www.maritima-et-mechanika.org/tools/micromill/MF-V3.mp4

http://www.maritima-et-mechanika.org/tools/micromill/MF-V4.mp4

http://www.maritima-et-mechanika.org/tools/micromill/MF-V5.mp4

http://www.maritima-et-mechanika.org/tools/micromill/MF-V6.mp4
