#1 | Projekt Tourbillongangmodell aus Weckerteilen datum

27.08.2010 07:15 (zuletzt bearbeitet: 28.08.2010 16:56)

Hallo Leute,
da nun das Rätsel gelöst wurde fange ich jetzt mit dem Thema an.

Im Jahre 2006 fing ich noch toal unerfahren an zwei runde Platten
aus Messing auszusägen .Im ersten Lehrjahr feilelte ich die Platten
rund und dann geriet das Projekt in die totale Vergessenheit .

Neulich war ich wieder bei dem Uhrmacher in Berlin zu Besuch der
ein Gangmodell aus Weckerteilen gefertigt hat und bekam ich wieder
lust auf das Projekt , nun geht es also weiter .

Als erstes will ich euch das Vorbild vorstellen .

Das Tourbillongangmodell aus Weckerteilen ist eine Idee eines
Uhrmachermeisters aus Glashütte , der leider schon verstorben ist.
Er war immer der Meinung , das ein Gangmodell aus einfachen Teilen
gefertigt werden sollte , da die ersten Gangmodelle auch ganz einfach waren
und wirklich nur zu Lehrzwecken dienten .

Der Uhrmachermeister in Berlin Matthias Schröter konnte noch diesen
uhrmachermeister in Glashütte kennen lernen und hat so ein Gangmodell aus Weckerteilen
gebaut.

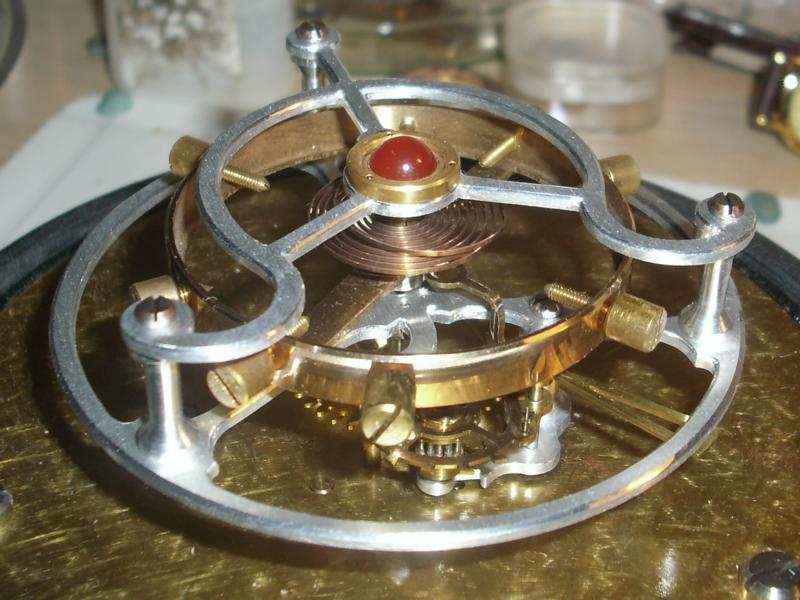

Hier sieht man nun sein Gangmodell.

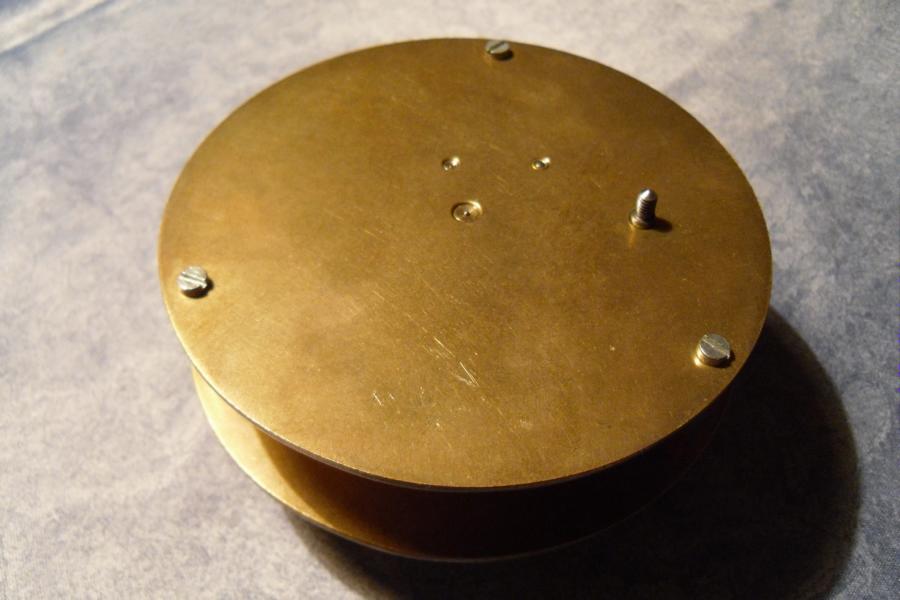

Hier könnt ihr nun meine Teile fürs Gangmodell sehen .

Das Gehwerk ist fast fertig .
In die Ausdrehung in der Mitte kommt noch eine Deckplatte rein ,
es wird entweder was aus Rubin oder eine gehärtete und polierte Stahlplatte.
So kann ich später die Reibung minimieren und das Drehgestell kann sich auch
gut bewegen.

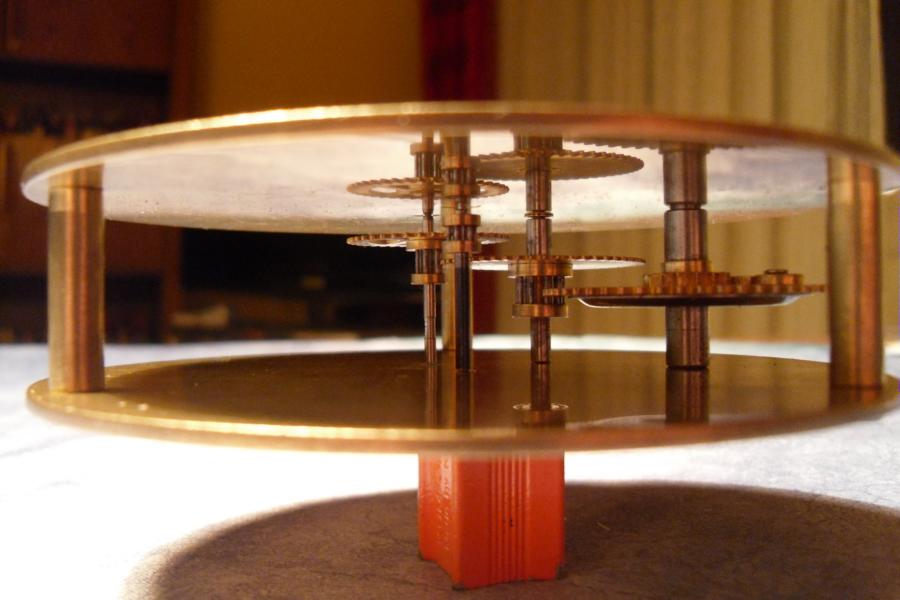

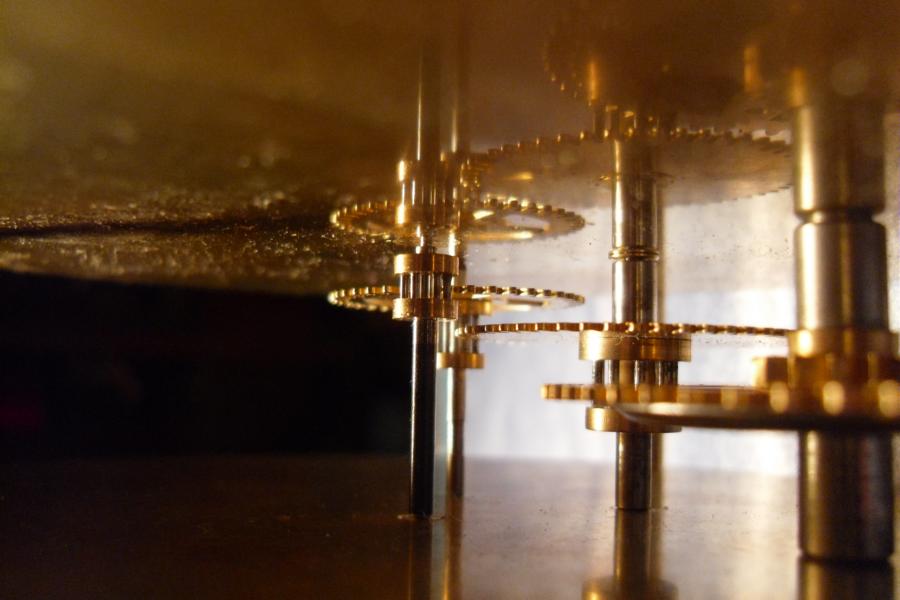

Hier gibt es einen Blick in das Räderwerk.

Die Welle in der Mitte mit dem Sekundentrieb hab ich neu aus Tamponstahl gedreht .

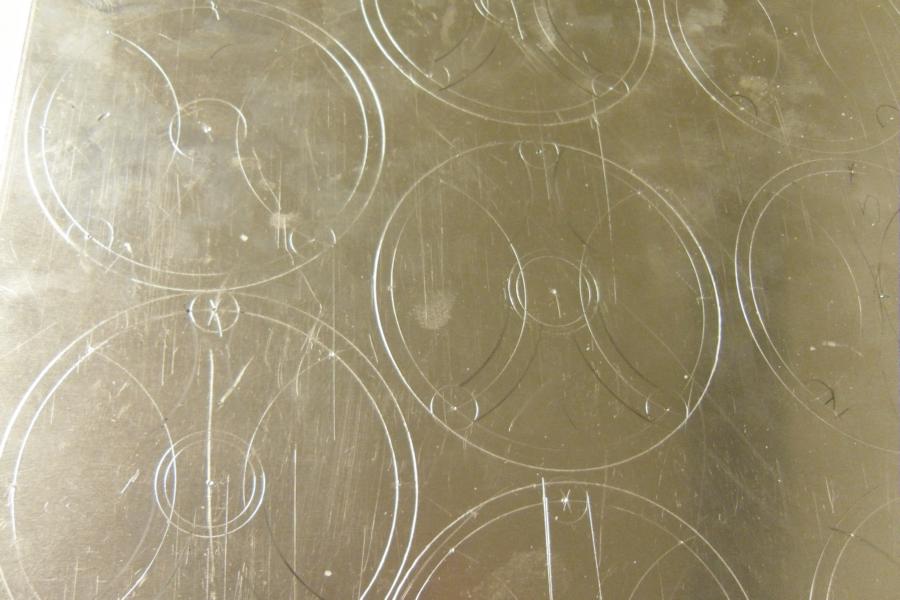

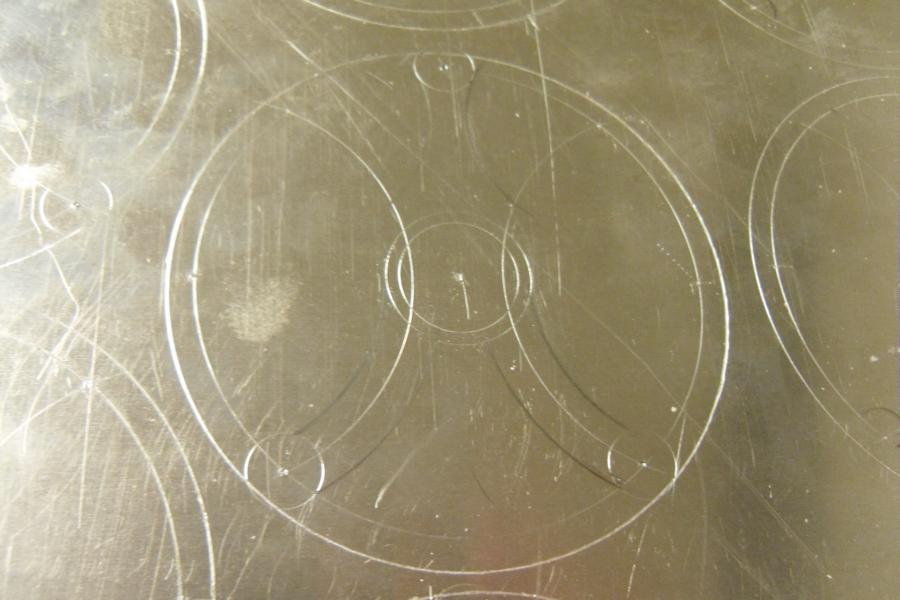

Hier könnt Ihr die aufgerissenen Drehgestellplatinen sehen .

Die Sägerei wird noch ein wenig dauern ,da geht es nächste Woche weiter.

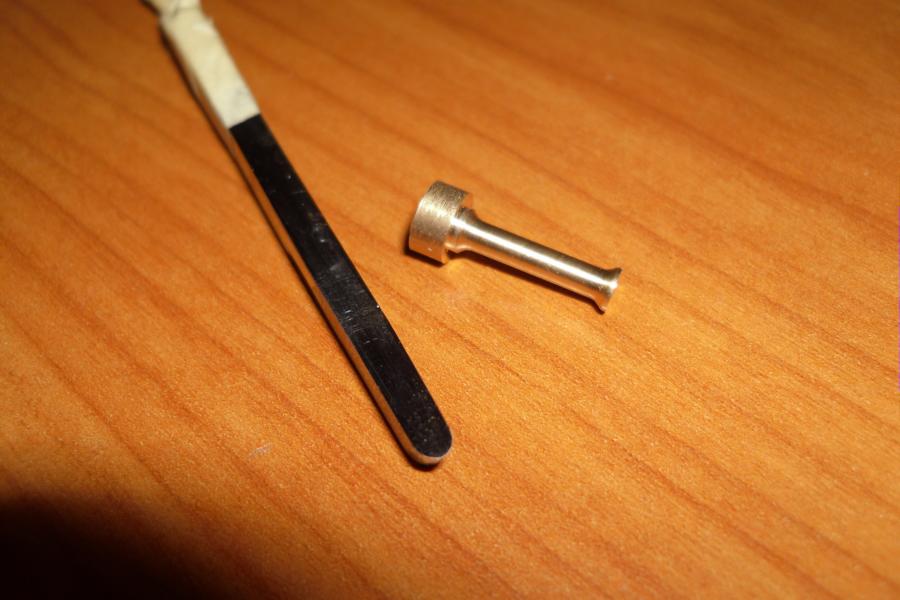

Für die Drehgestellpfeiler hab ich einen Formdrehstahl geschliffen .
Neben dem Formdrehstahl könnt ihr die Form eines Drehgestellpfeilers
an einem Probestück sehen .

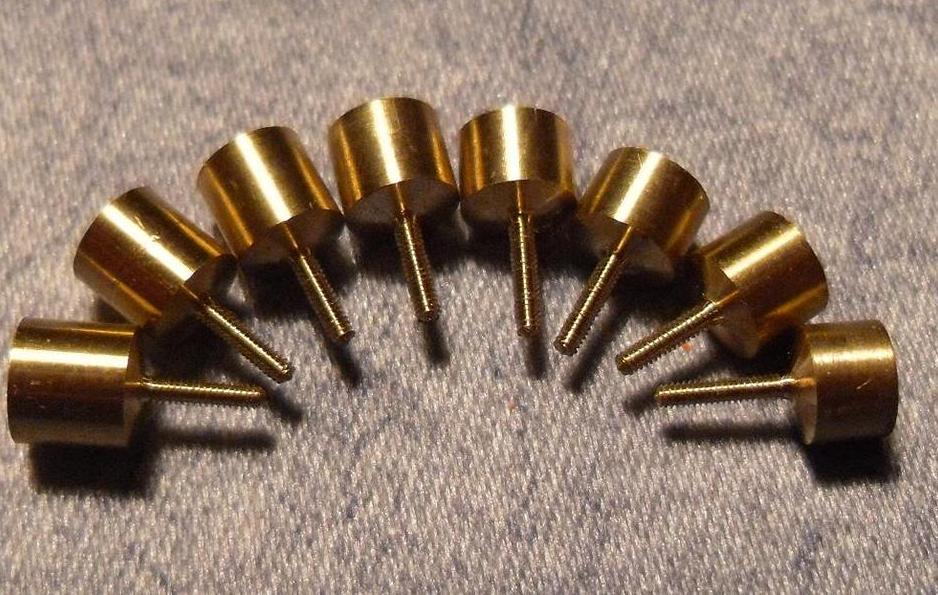

Damit die Unruh schick aussieht , bekommt sie ein paar Masseschrauben .

Im Rohen hab ich schon ein paar Masseschrauben fertig.

�Wer Schlechtes nicht ertragen kann, wird Gutes nie erleben.�
