Die Frage deines Meisters kann ich ganz leicht beantworten .

Ich war einfach zu faul noch auf dem Aluminiumblech rumzumalen .

Das Aluminium lässt sich sehr schnell überschleifen.

Das Gestell ist deshalb aus Aluminium , damit man auch sicherstellen kann
dass das Gestell sich dreht .

So ein Gangmdell aus Weckerteilen macht echt Spaß , datt wäre auch was für Azubis
mit 2 Wochen Arbeitszeit wäre so ein Gangmodell für Jedermann (Azubi) realisierbar.

Gruß Philipp

Zitat von oldnicos

---

Moin,

ich will ja nicht drängeln, aber wie geht es weiter? Oder guillochierst Du jetzt alles bei Meister Kudoke?
Hmm, 600 europäische Flocken ... und ich komme ja eigentlich aus der Metallbranche (Stahlwerk) ....

Phil, ich werde die im Auge behalten und irgendwann wenn die EXII greifbar ist, werde ich mir bestymmt auch ein Tourbi-Modell von Dir fertigen lassen.

Lieben Gruß
Nico

---

Datt hat alles Zeit !

Mal schauen evtl. komme ich diese Woche mal rum .

Hallo Freunde der Uhrmacherei,
es geht an dem Projekt weiter !

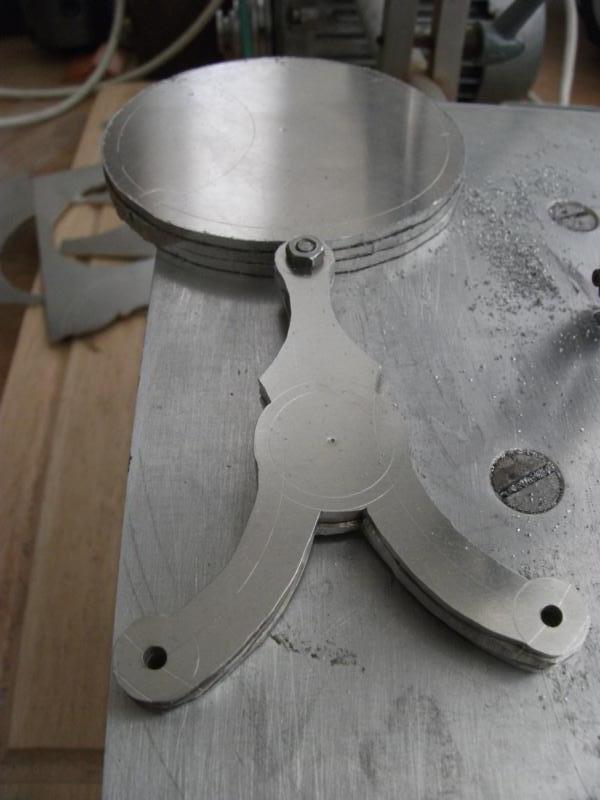

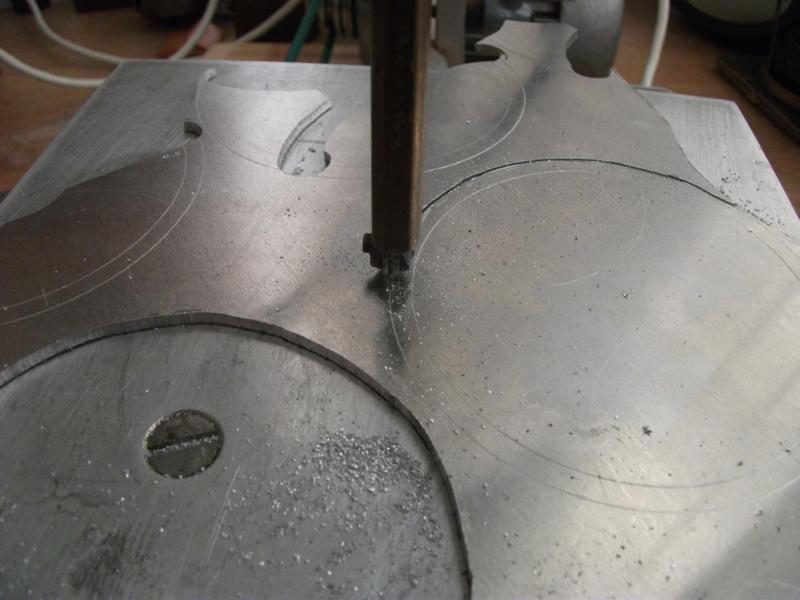

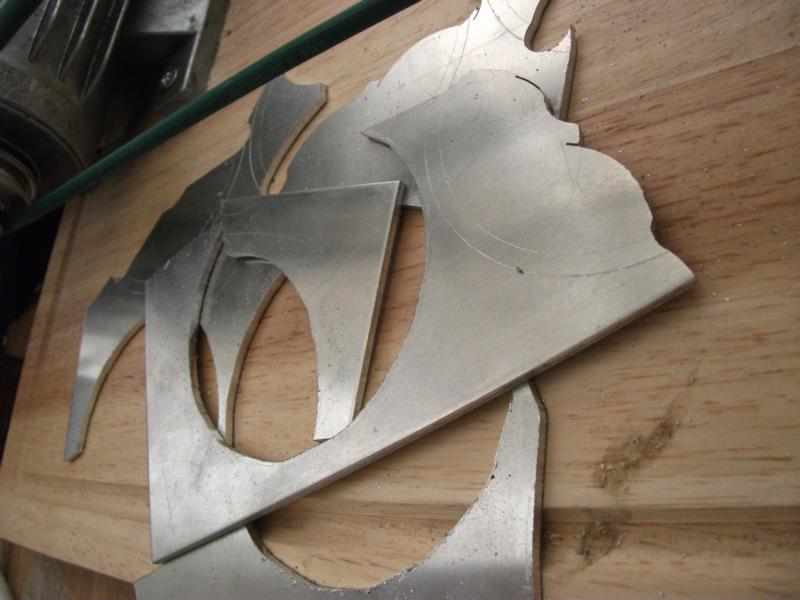

Erstmal ging es wieder an das Sägen aber diesmal mit der Dekopiersäge.

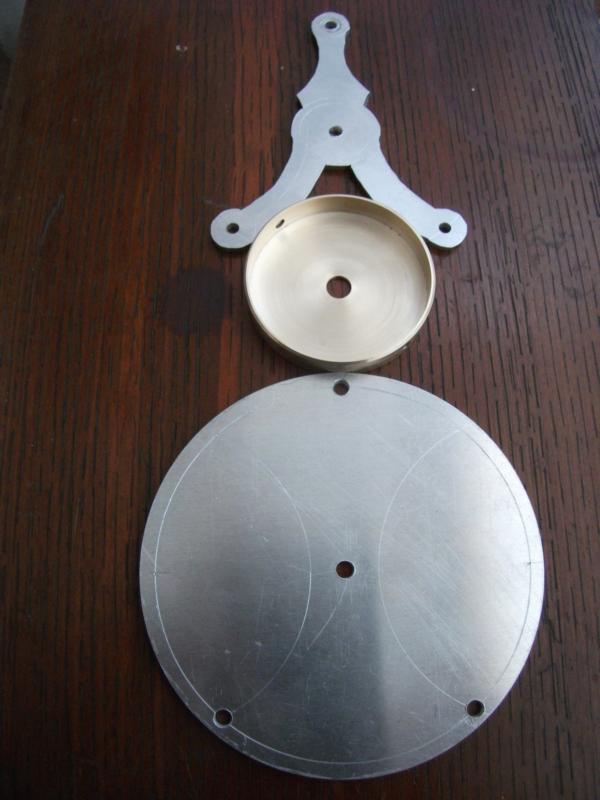

So langsam kommen die Diemensionen zum Vorschein......



Hieraus können später mal wieder Getränkedosen entstehen ........

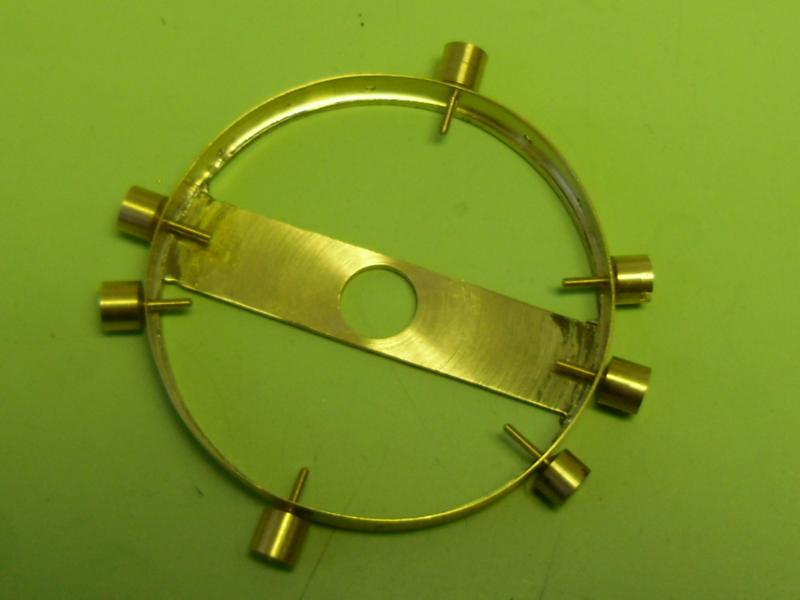

Und hier bin ich mit der Unruh beschäftigt , diese war mir dann zu klein und da
hab ich eine neue Angefangen .........

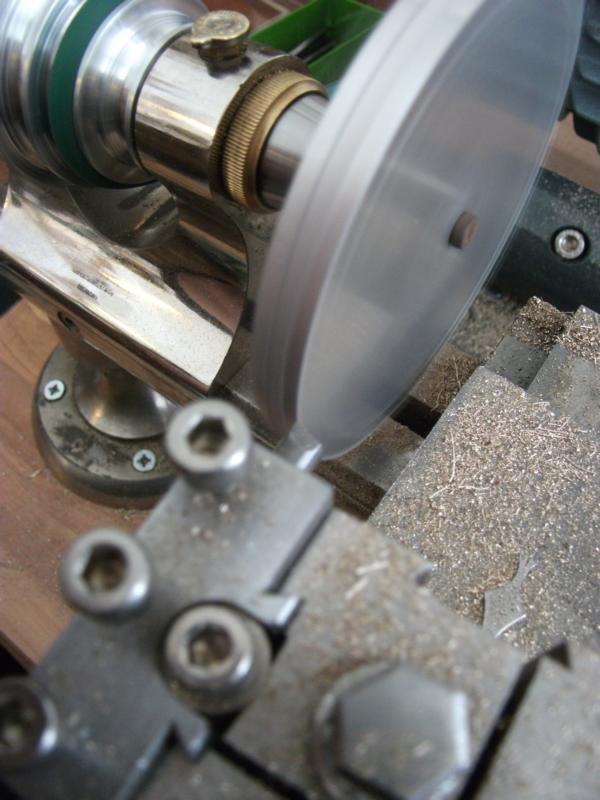

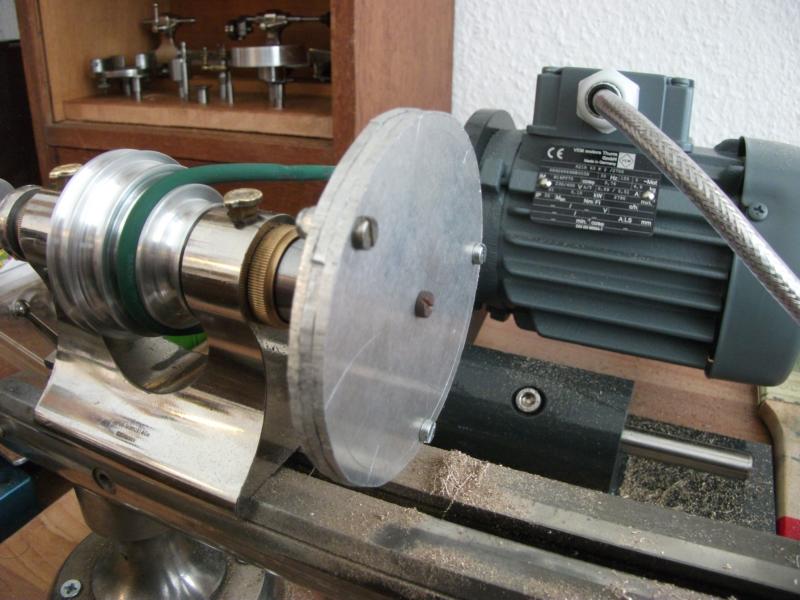

Die Drehgestellunterteile hab ich in die Drehbank aufgenommen und
abgedreht.





Hier sieht man die zu kleine Unruh ganz gut .........

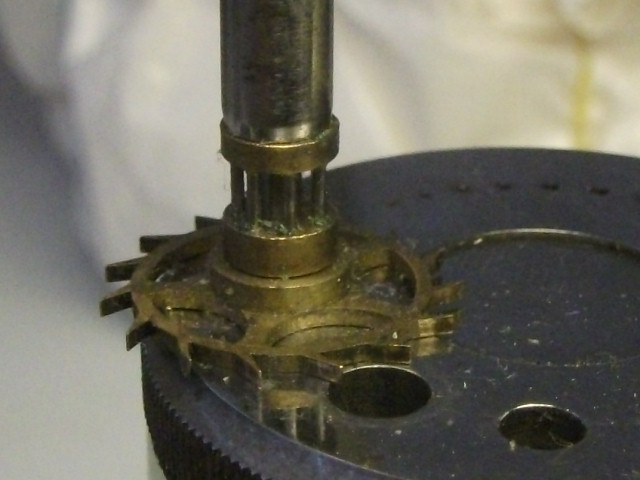

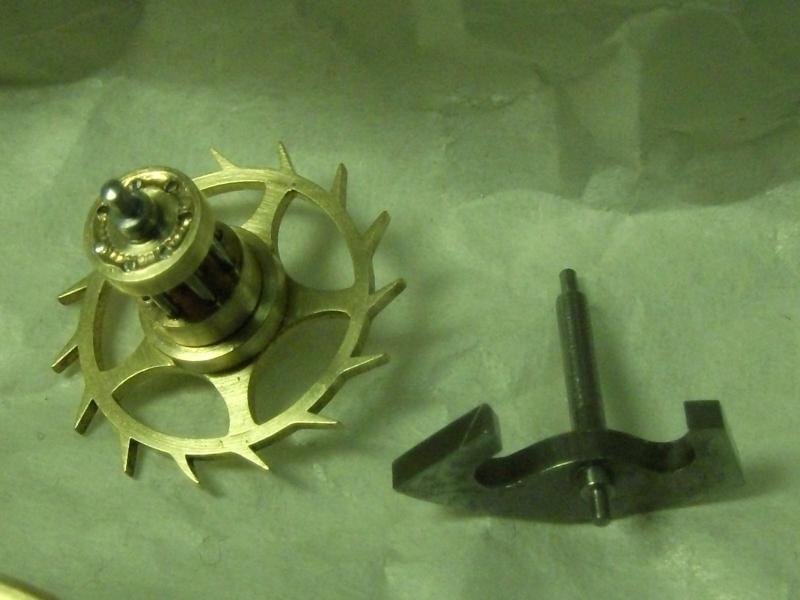

Die Hemmungsteile hab ich auch etwas umgebaut , damit sie in das Gangmodell reinpassen.



ier sieht man die Umgebauten Hemmungsteile.

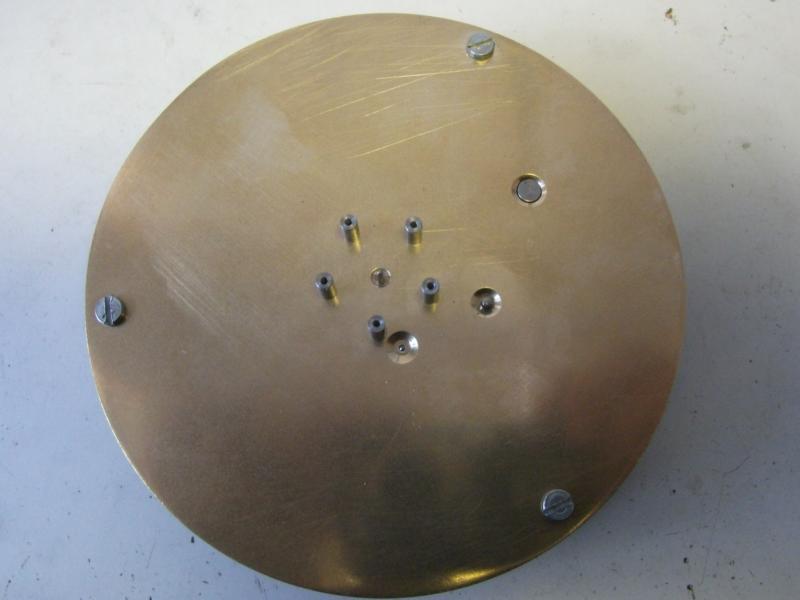

Für das Umlaufrad hab ich 5 Stahlpfeiler gedreht .

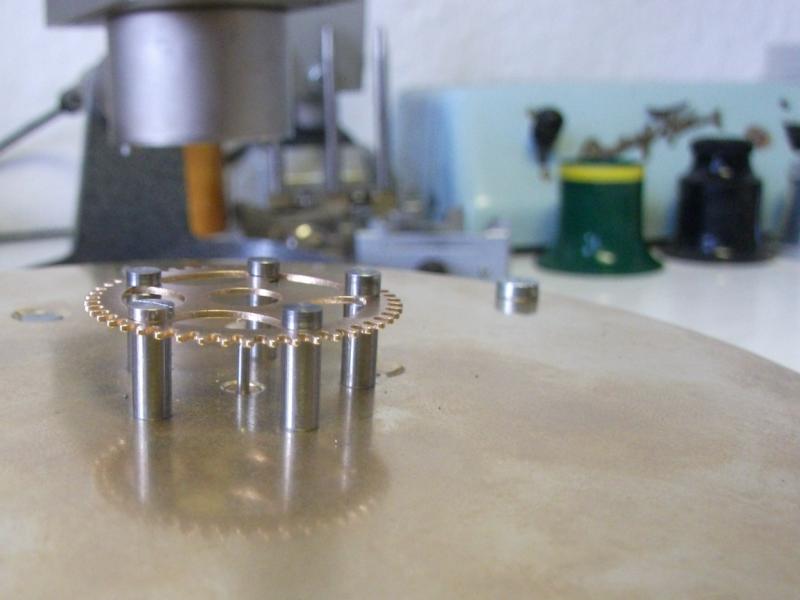

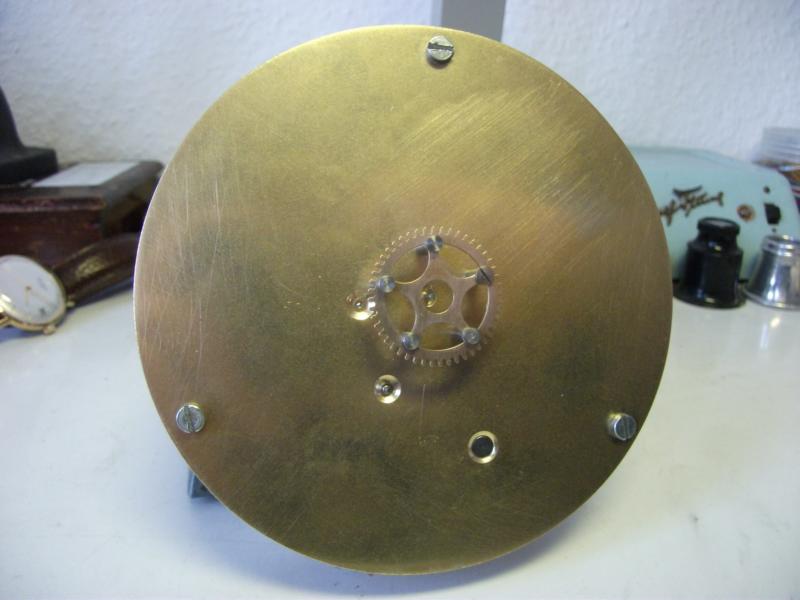

Und so schaut das Umlaufrad montiert aus.

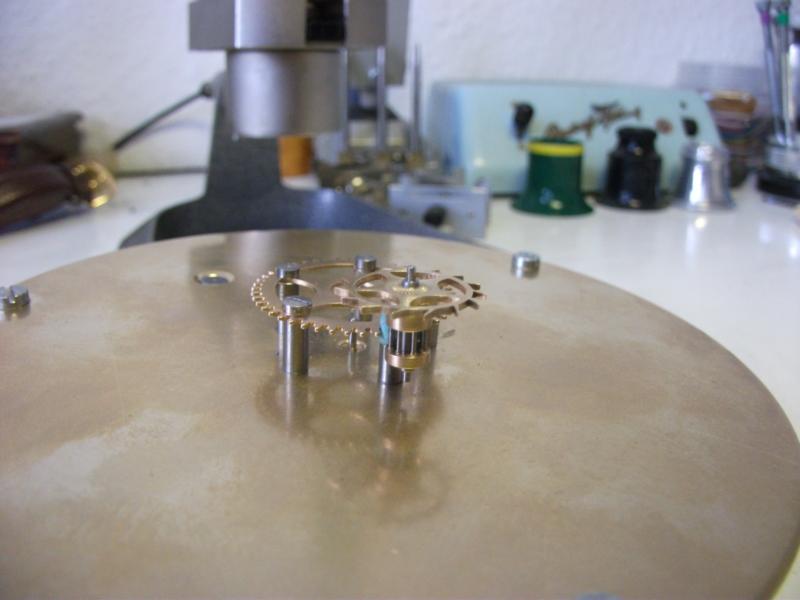

Zur Veranschaulichung hab ich mal das Ankerrad mit Rodico angesetzt ,an dem
Umlaufrad (ehem. Sekundenrad) rollt sich später das Ankerrad dann ab .

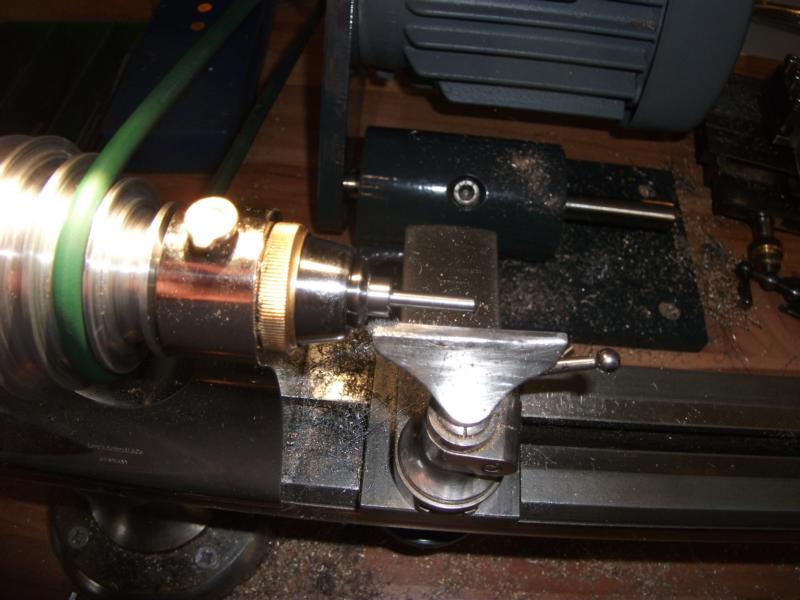

Hier drehe ich den Stahlturm auf dem später das Drehgestell montiert ist . ;)

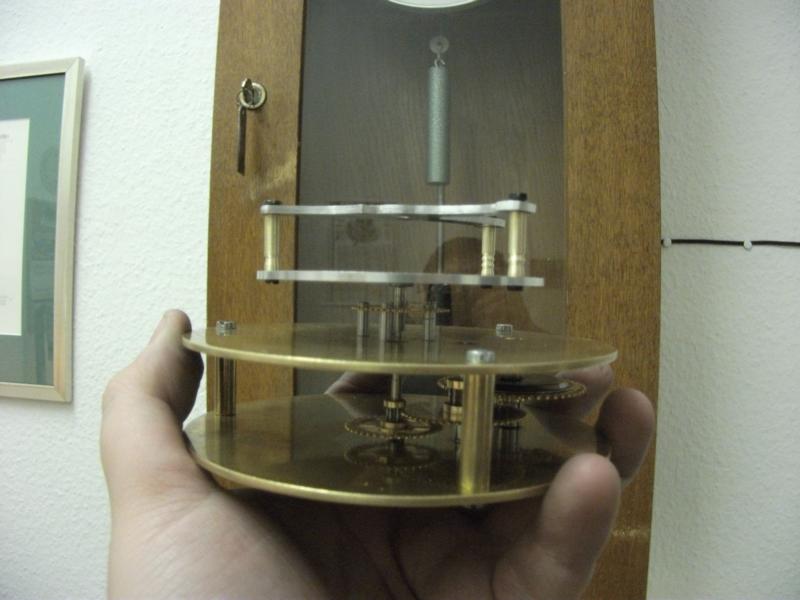

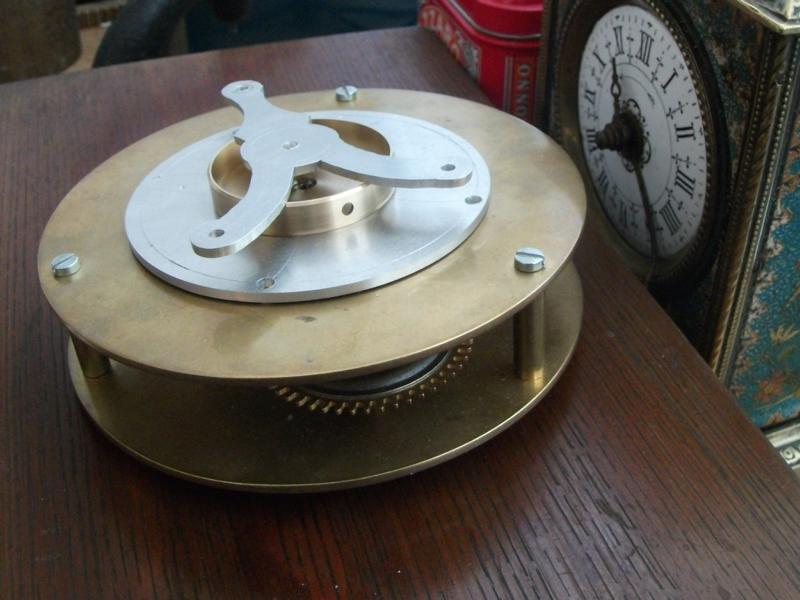

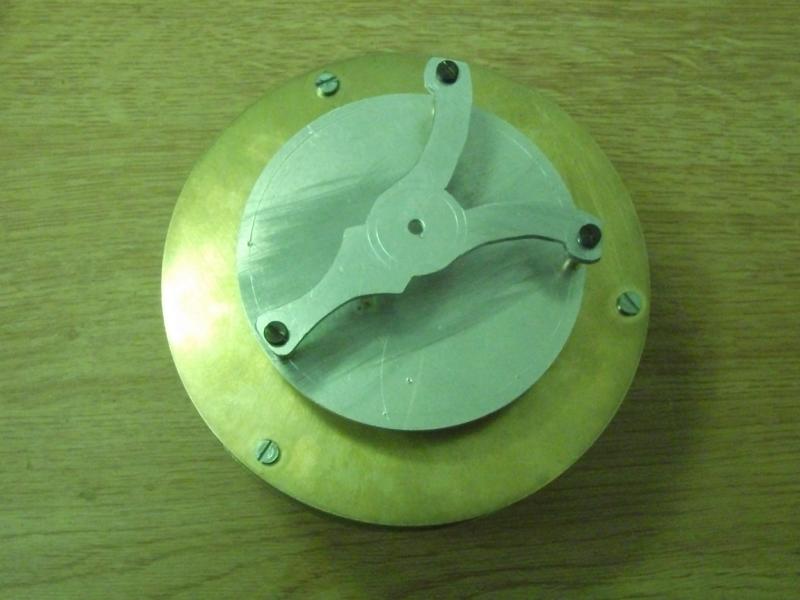

Für das Dregestell hab ich noch 3 Pfeiler gedreht und das Ganze mal probeweise montiert.

So langsam kann man was erkennen.

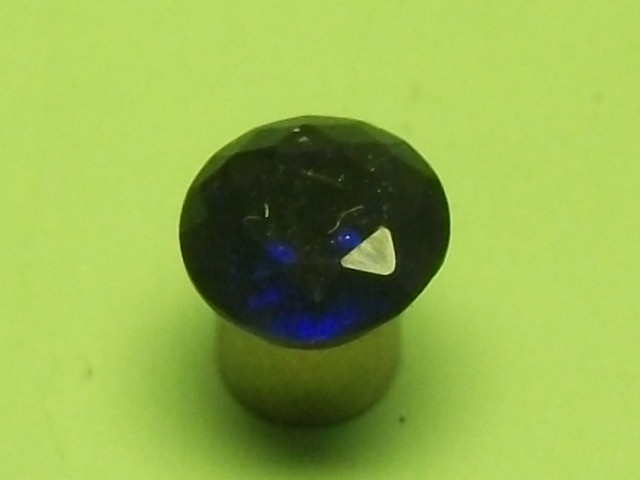

Ein Befreundeter Uhrmacher hat mit noch einen Stein geschenkt ,dieser
wird später mal der Deckstein .




Fortsetzung folgt !

Zitat von Philclock

---

---

Hi Phil!

Ich beobachte Dein Projekt mit Spannung.

Bei dem Bild oben kommt jedoch eine Frage in mir hoch:

Wie bekommst Du dieses Ding ausgewuchtet?

Oder spielt das keine Rolle??

Zitat von Philclock

---

Fortsetzung folgt !

---

Na - ich hoffe doch!

Datt spielt in dem Fall keine Rolle.

Gib doch mal bitte dem Unwissenderen von uns beiden einen Tipp, warum die Unwucht an diesem Teil keine Rolle spielt.

Immerhin dreht sich das Teil (wenn auch nicht schnell...) und das Gewicht ist schon schwer ungleichmäßig um die Achse verteilt. Das wird Einfluss auf die Lager der Welle und die Laufeigenschaften haben, weil diese ja nun zusätzlich radiale Kräfte aufnehmen müssen.

Soweit mein Gedankengang - kann natürlich auch völlig in eine falsche Richtung laufen...

Ein Link zu Lesestoff würde reichen.

Zitat von Mahlekolben

---

Gib doch mal bitte dem Unwissenderen von uns beiden einen Tipp, warum die Unwucht an diesem Teil keine Rolle spielt.

Immerhin dreht sich das Teil (wenn auch nicht schnell...) und das Gewicht ist schon schwer ungleichmäßig um die Achse verteilt. Das wird Einfluss auf die Lager der Welle und die Laufeigenschaften haben, weil diese ja nun zusätzlich radiale Kräfte aufnehmen müssen.

Soweit mein Gedankengang - kann natürlich auch völlig in eine falsche Richtung laufen...

Ein Link zu Lesestoff würde reichen.

---

Ganz einfach ,
es spielt keine Rolle ,weil das Gangmodell immer
horizontal aufgestellt sein wird.

Auch von Misserfolgen muss berichtet werden ,
so eine Sch.... !

Mir ist die Unruh aus dem Drehfutter rausgesprungen ,
jetzt kann ich da von vorne anfangen ! :evil:

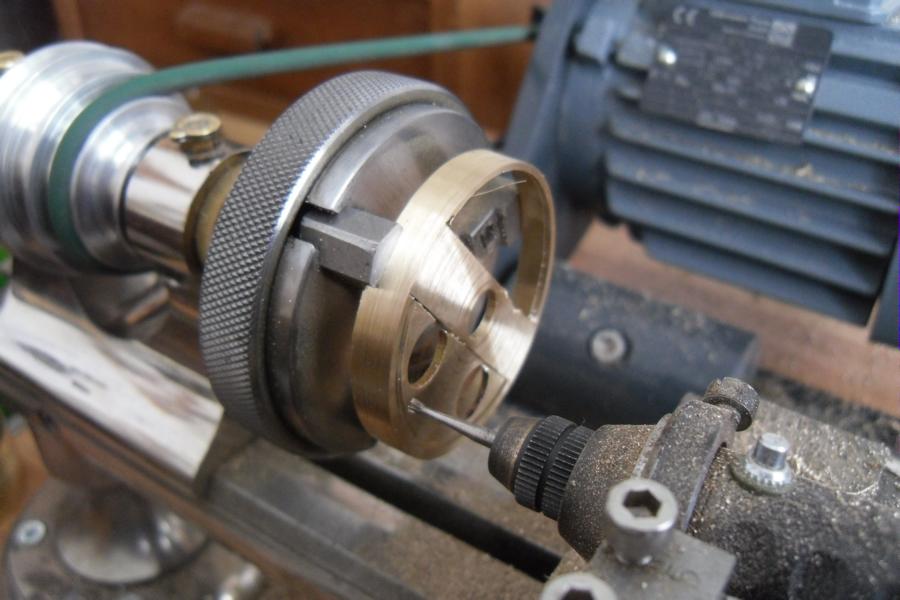

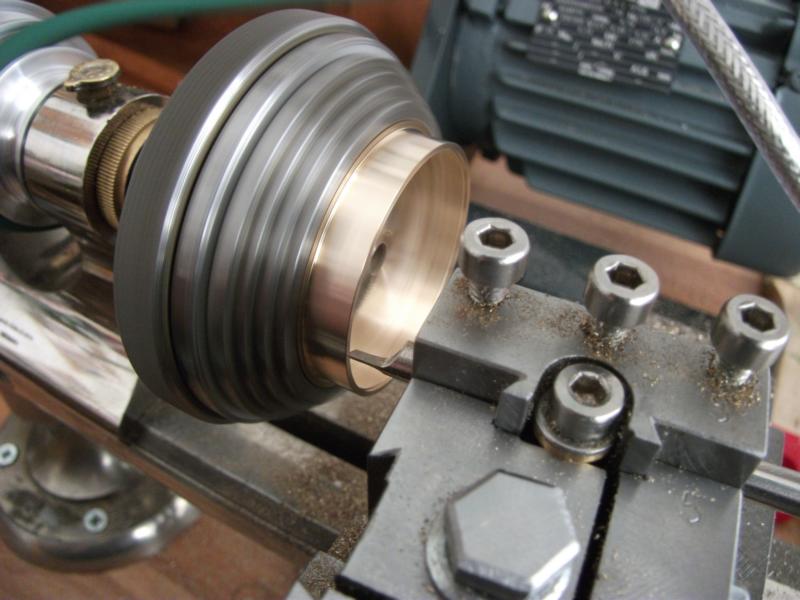

Hier war alles noch schick .



Beim Ausdrehen ist es passiert..........., jetzt schaut die Unruh wie ein zerknautschtes Etwas aus .

Die nächste Unruh bekommt einen viel massiveren Reif und wird dann auch besser aussehen .

Wenn Dir die Unruh so beuelig gefällt ,dann kannst Du sie gerne haben .
