Hallo Achim,

ich muss mal schauen, ob ich die Seiltrommel überarbeiten kann > dünneres Seil und die etwa vier zusätzlichen Wicklungen nach Abdrehen der alten Helix neu fertigen - dann passt durch die Durchmesserabnahme evtl. das originale Gewicht wieder ganz gut.

Ich muss den unteren Bereich der Ablaufstrecke des Gewichts nutzen, da meine Konfiguration mit der unsichtbaren Lichtschranke sonst nicht funktioniert > eventuell ein dünnes Führungsseil vertikal spannen, dass das Schwingen verhindert.

Grüße

Sebastian

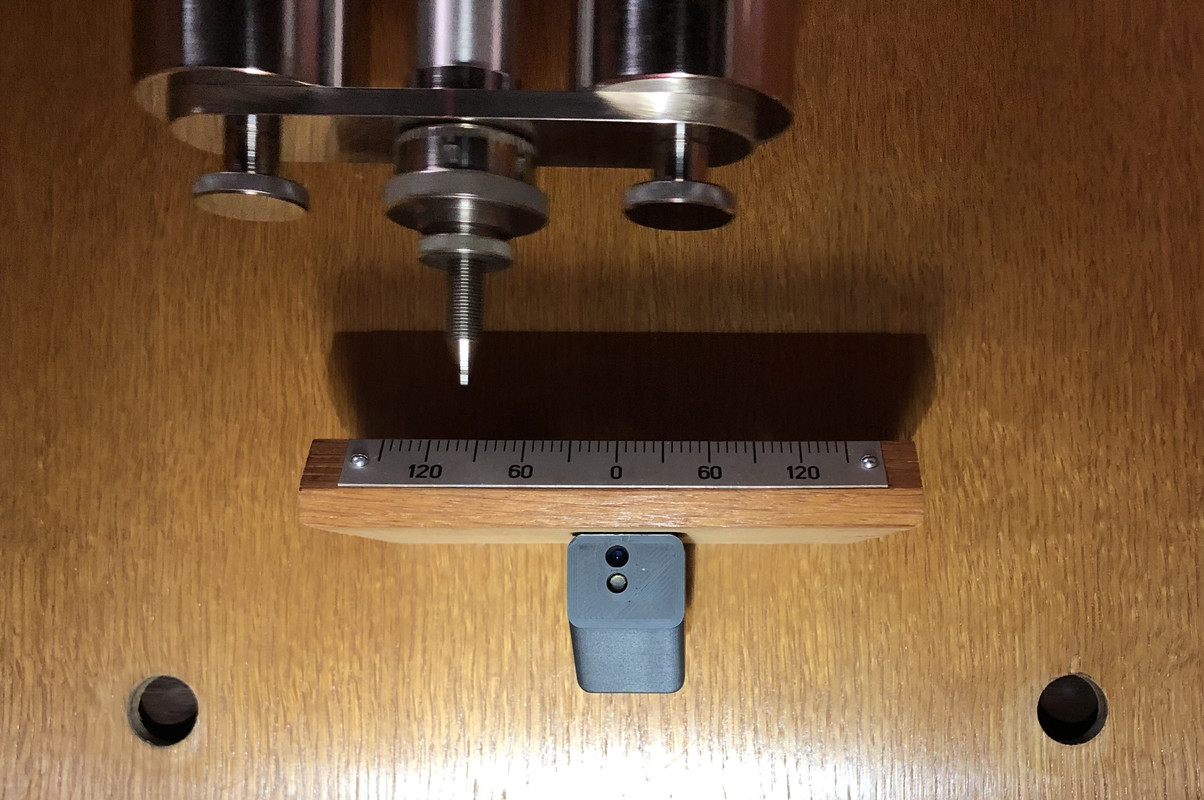

Übrigens - in die Einstellmutter des Pendels habe ich ein kleines Axial-Kugellager eingebaut.
Dadurch wird die Einstellung deutlich feinfühliger.

Mit welcher Drehzahl rotiert die Mutter? Das Lager ist ja gefettet wie ein Radlager eines Panzers.

Hallo Bell,

die Mutter rotiert gar nicht - nur wenn man an ihr dreht, um die Frequenz des Pendels zu regeln.

Das Fett schützt und macht das ganze noch geschmeidiger.

Grüße
Sebastian

Ich hätte wohl in meinen Beitrag doch ein paar schmunzelnde Smileys einbauen sollen. Stelle eine Schale unter, wenn es im Sommer heiß wird.

Das Fett ist tropffrei...

Dies ist übrigens die untere Reflektionslichtschranke - aus normalen Blickwinkeln nicht zu sehen - sie funktioniert auch noch mit einem Abstand von 50mm zum Gewicht.



Grüße
Sebastian

Hallo Sebastian,
Ich bezweifle auch, ob das mit Fett und Kugellager wirklich eine gute Idee ist. Die Einstellmuttern am Pendel sollten eher etwas schwergängig sein und 100% selbsthemmend. Bei einem Fettfilm kann es leicht passieren, dass sich beim Drehen Fett anstaut und dann langsam weggequetscht wird. Und das Kugellager sind zusätzliche bewegliche Teile. Optimal währe ein Rechteckgewinde wie bei Riefler und allenfalls sehr dünnes Öl.
Ansonsten aber ein tolles Projekt.
Ich habe die selbe Uhr im Keller und will sie auch mit leisem Aufzug versehen.
Gruß Werner

Hallo Werner,

ich sehe da kein Problem - ein solches Feingewinde ist immer selbsthemment und nach kurzer Zeit ist das Fett an den direkten Auflagepunkten eh weckgedrückt - danach passieren keine großartigen und schnellen Bewegungen mehr, die einen dynamischen Schmierfilm aufbauten.
Mir ging es in erster Linie darum, nicht direkt an dem Alurohr anliegen zu wollen und dass die Einstellmutter an diesem reibt.
Aber du hast vollkommen Recht - ein Trapezgewinde wäre hier eventuell angebracht.

Grüße
Sebastian

Hier die Position der oberen Reflektionslichtschranke integriert in den Kontrollleuchtenhalter:

Habe jetzt ein Führungsseil für das Antriebsgewicht eingebaut - mal schauen, ob es die auftretenden Schwingungen unterdrücken kann.





Hier noch ein kleines Detail - an Stelle eines Knotens:



Grüße
Sebastian

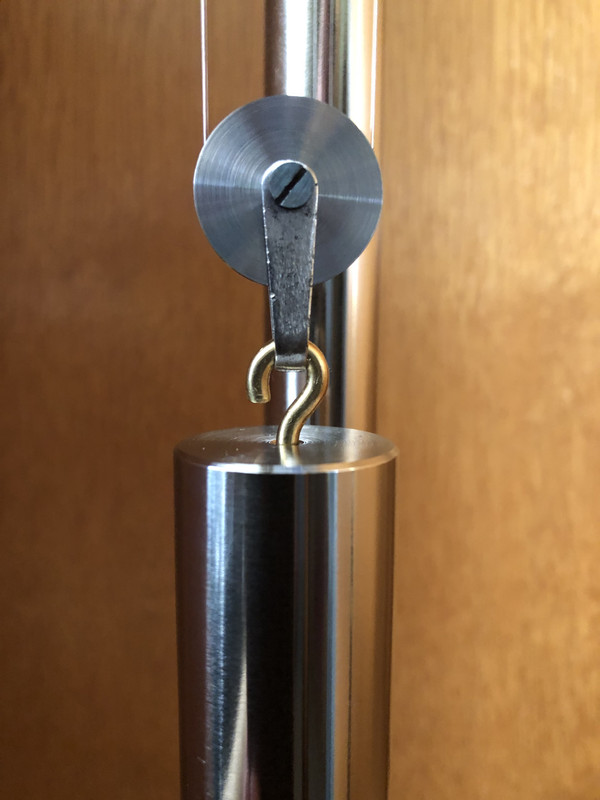

...als nächstes ist dann die Seilrolle dran - ich werde eine neue drehen, die einerseits mit zwei Kugellagern gelagert sein wird
und andererseits einen größeren Durchmesser haben wird, damit das umgelenkte Seil parallel zur andern Seilhälfte ist, denn
die leichte Unparallelität bedingt theoretisch anfangs auch ein größeres Antriebsmoment.



Grüße
Sebastian

Hallo Sebastian,

Kompliment für Deinen Beitrag, Dein Umbau gefällt mir und der Erfolg ist mit den Mutigen.. Ich habe vor ein 4 Jahren eine Siemens-Halske 3/4 Uhr ebenfalls mit einem Maxxon Elektromotor wohnraumtauglich umgebaut (siehe Forenbericht Bauprojekt 3/4 Sekunden Pendeluhr). Ich habe mich damals für eine sehr energiefreundliche, einfache Schaltsteuerung entschieden, der Motor zieht die Uhr jede Minute auf. Dies wollte ich so auch beibehalten.

Periodische Schwankungend der Amplitude habe ich ebenfalls mit meiner Zeitwaage beoabchtet, ich führe dies u.a. bei meiner Uhr auf die nicht "gewichtsbalancierten" Zeiger zurück.

An den Einsatz von Kugellagern hatte ich auch schon mal gedacht, konnte mich bisher dafür aber nicht entscheiden, da mir die Vorteile / Nachteile gegebnüber den im Uhrenbau üblichen Lagersteinen bzw. Messing oder Bronzelagern nicht klar ist. Welche Kugellager hast Du verwendet?

Aktuell plane ich die Konstruktion einer Sekundenpendeluhr, ebenfalls mit minütlichem Elektroaufzug. Das Diffrentialgetriebe der Siemens-Halske bzw. RFT ist dafür eine gute Vorlage.

@TROESCH ich habe solche Hybridlager verwendet:


Grüße
Sebastian

Ah, vielen Dank! Bei dem Anbieter habe ich auch schon mal geschaut. Wirklich beeindruckend, wie gut Du das hinbekommen hast.
